6.13.3.2試驗方法

　　試驗可在室外進行，風速不大于3.0m/s。試驗時，將試驗全氟己銅噴嘴及管網安裝在火災模型上方，噴嘴的安裝距離為其臨界安裝高度，將噴嘴按設計要求與滅火裝置正確連接，并使其處于準工作狀態。

　　向每個油盤內加入92號汽油2L，底部以清水做墊層，液面距油盤上沿口30mm。

　　點燃15個油盤后開始預燃計時，預燃30s后，啟動滅火裝置，記錄滅火情況。

6.14 控制器試驗

6.14.1報警功能試驗

　　按GB25972-2010中6.29的規定進行，記錄試驗結果。

6.14.2信號傳輸試驗

　　6.14.2.1稱重裝置信號傳輸試驗

　　將稱重裝置與信號接收裝置連接，采用重物或砝碼模擬滅火劑貯存容器質量，逐步將質量減少至泄漏報警值，觀察信號接收裝置是否接收到泄漏信號，記錄試驗結果。

　　6.14.2.2壓力顯示器信號傳輸試驗

　　將壓力顯示器與信號接收裝置連接，壓力顯示器進口與氣壓供給系統連接，氣壓調節至貯存壓力后，緩慢降低至泄漏報警壓力，觀察信號接收裝置是否接收到泄漏信號，記錄試驗結果。

　　6.14.2.3液位測量裝置信號傳輸試驗

　　將液位測量裝置安裝在模擬容器上，并與信號接收裝置連接。將模擬容器內的水位充至額定滅火劑時的液位高度，緩慢泄放模擬容器內的水，當模擬容器內的液位降至泄漏報警高度時，觀察信號接收裝置是否接收到泄漏信號，記錄試驗結果。

　　6.14.2.4平臺傳輸數據試驗

　　將信號輸出裝置與遠程監控設備相連，分別模擬輸出泄漏、低壓、超壓、噴放等信號，觀察遠程監控設備的顯示功能，查看試驗裝置的報警總數顯示情況。持續輸出報警信號，查看遠程監控設備的保存功能。觀察與其他用戶終端數據交互推送功能，記錄試驗結果。

6.15 檢漏裝置試驗

6.15.1低電壓報警試驗

　　將檢漏裝置與可調電源連接，調節電源電壓降低至檢漏裝置低電壓報警設定值，觀察檢漏裝置是否發出報警信號，記錄試驗結果。

6.15.2耐電壓性能試驗

　　按XF61-2010中7.2.4規定的方法進行，記錄試驗結果。

6.16 連接管耐低溫試驗

　　按GB25792-2010中6.28規定的方法進行，記錄試驗結果。

6.17 耐彎曲疲勞試驗

　　將連接管在21℃±5℃條件下放置16h，將連接管從最大彎曲半徑平穩連續運行至最小彎曲半徑為一個循環，連接管共進行3000個循環。試驗后對連接管進行水壓強度試驗，觀察連接管外觀，記錄試驗結果。

6.18 抗燒試驗

　　試驗油盤為鋼制圓形油盤，內徑為480mm、深度為100mm、壁厚不小于3mm。油盤內應加入深度25mm的正庚烷燃料，底部以清水作墊層。

　　連接管按生產單位規定的最小彎曲半徑以“U”形方式安裝在油盤上方，連接管底部距離油盤中心上沿914mm±13mm。點燃正庚烷自由燃燒120s。觀察軟管外觀，進行水壓強度試驗，觀察連接管有無裂紋等損壞，記錄試驗結果。

6.19 非金屬連接管老化試驗

　　按GB25972-2010中6.24規定的方法進行，記錄試驗結果。

6.20 電源試驗

　　按XF61-2010中7.3.3規定的方法進行，記錄試驗結果。

6.21 電氣功能試驗

　　XF61-2010中7.3.2規定的方法進行，記錄試驗結果。

7、檢驗規則

7.1 檢驗分類和檢驗項目

7.1.1型式檢驗

　　有下列情況之一時，應進行型式檢驗：

　　a）新產品試制定型鑒定；

　　b）正式投產后，如產品結構、材料、工藝、關鍵工序的加工方法有重大改變，可能影響產品的性能時；

　　c）發生重大質量事故時；

　　d）產品停產一年以上，恢復生產時；

　　e）質量監督機構提出要求時。

7.1.2出廠檢驗

　　產品出廠檢驗項目由生產單位根據產品特性確定。

7.2 檢驗結果判定

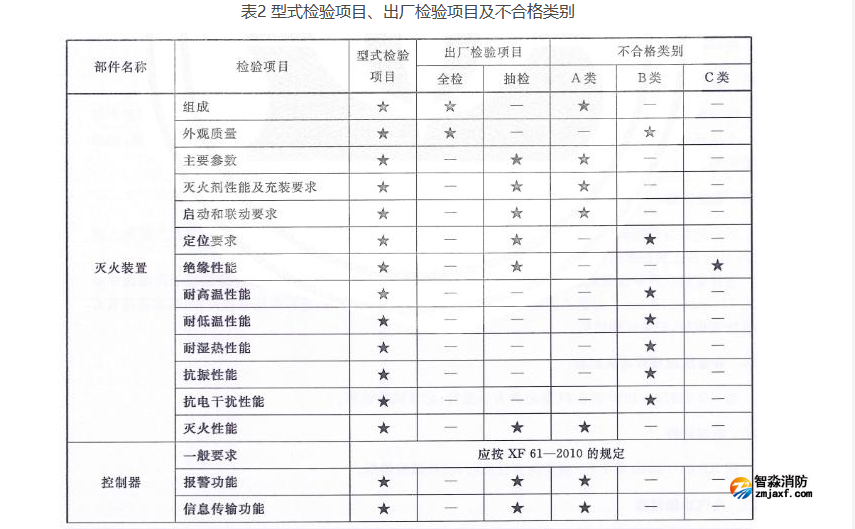

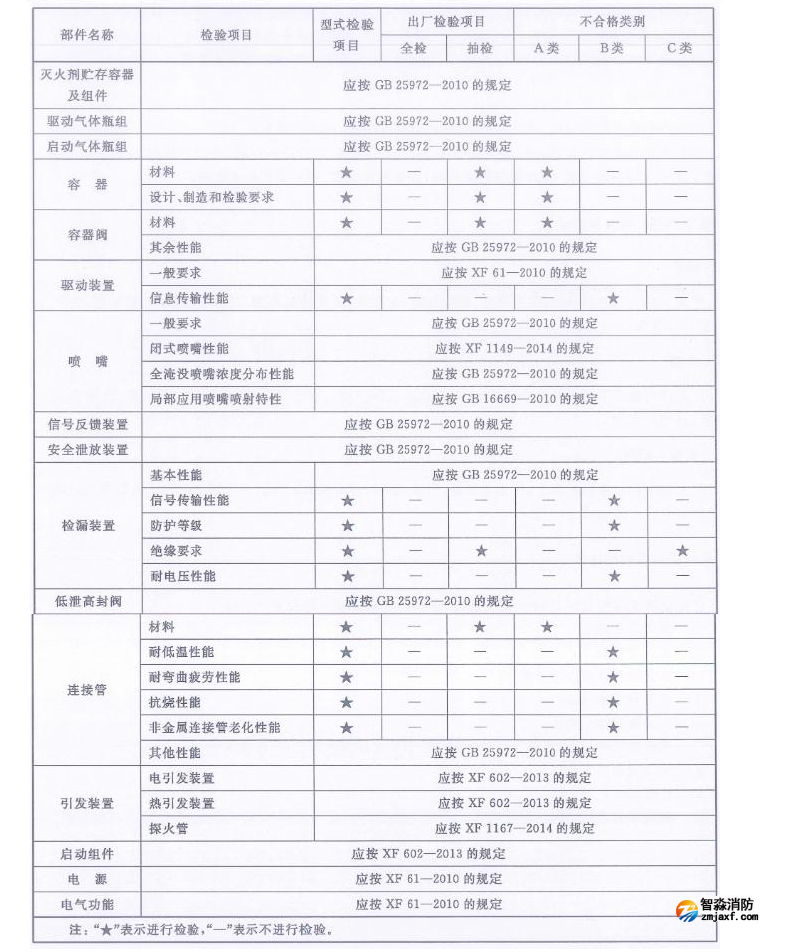

7.2.1檢驗項目及不合格類別見表2。

7.2.2型式檢驗

　　產品的型式檢驗項目全部合格，該產品為合格。若出現A類項目不合格，則該產品或部件為不合格；B類項目不合格數大于或等于2，該產品為不合格；C類項目不合格數大于或等于4，該產品為不合格。若已有一項B類項目不合格，C類項目不合格數大于或等于2，該產品為不合格。

7.2.3出廠檢驗

　　產品全部檢驗項目合格，該產品為合格；若出現不合格，則該產品為不合格。

　　產品出廠檢驗項目全部合格，該產品為合格。有一項A類項目不合格，則該產品為不合格。若B類項目或C類項目不合格，允許加倍抽樣檢驗，仍有不合格項，即判該產品不合格。

8、標志、包裝、運輸和貯存

8.1 標志

　　銘牌（或標識）上應標明：裝置名稱、型號規格、主參數、工作溫度范圍、執行標準代號、制造商、生產廠、出廠日期等。

8.2 包裝

　　產品的包裝應采用生產單位規定的方式包裝，包裝應保證在正常運輸中不損壞、不松散，并符合運輸部門的相關規定。

8.3 運輸和貯存

　　滅火裝置在運輸和貯存中，應避免倒置、雨淋、曝曬、強腐蝕和接觸腐蝕性物質。滅火裝置存放的環境條件應符合產品說明書的規定。

9、使用說明書編寫要求

　　使用說明書應按GB/T9969進行編寫，使用說明書應至少包括下列內容：

　　a）應用場景說明；

　　b）滅火裝置簡介；

　　c）滅火裝置主要性能參數；

　　d）滅火裝置示意圖；

　　e）滅火裝置操作程序；

　　f）部件的名稱、型號規格、主要性能參數、安裝使用及維護說明、注意事項；

　　g）滅火劑灌裝方法；

　　h）售后服務；

　　i）制造單位名稱、地址、聯系方式。

附錄A（資料性）全淹沒滅火濃度及滅火劑用量計算

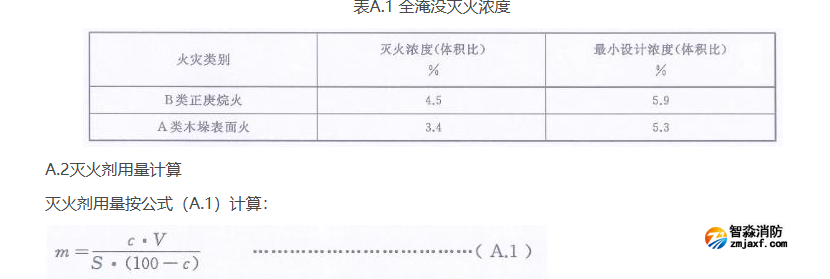

　　A.1全淹沒滅火濃度

　　全淹沒滅火濃度見表A.1。

式中：

　　m——滅火劑用量，單位為千克；

　　c——滅火濃度，%；

　　V——防護區凈容積，單位為立方米（m3）；

　　S——滅火劑過熱蒸氣在101kPa大氣壓和防護區最低環境溫度下的比容，單位為立方米每千克（m3/kg）。

　　滅火劑過熱蒸氣在101kPa大氣壓和防護區最低環境溫度下的比容，按公式（A.2）計算：

比容公式

　　式中：

　　T——防護區最低環境溫度，單位為攝氏度（℃）。
