海灣電氣火災監控系統工作原理與核心技術架構深度解析
隨著我國建筑電氣智能化水平持續提升，電氣設備普及率、用電負荷密度大幅增長，電氣火災已然成為各類建筑火災事故的首要誘因。據消防部門統計數據顯示，國內建筑火災中超過60%的起火源頭為線路老化、剩余電流超標、設備過熱、線路短路等電氣故障，傳統火災報警系統僅能實現火情發生后的被動報警，無法實現電氣隱患的提前預判與預警。海灣GST電氣火災監控系統依托成熟的傳感檢測技術、總線傳輸技術與智能研判算法，構建起極早期、全方位、高精度的電氣火災防控體系，憑借穩定的性能與完善的功能，廣泛應用于各類民用、工業建筑場景。本文深度拆解該系統的工作原理、核心架構、技術優勢與核心設備功能，為工程應用、運維管理提供專業技術參考。
海灣電氣火災監控系統采用分層模塊化架構設計，整體由前端探測單元、傳輸通信單元、終端監控主機、云端管理平臺四大核心模塊組成，各模塊協同運作，實現電氣隱患實時采集、數據傳輸、智能分析、報警聯動、數據存儲全流程管控。前端探測單元是系統的感知核心，涵蓋剩余電流式、測溫式、組合式三大類探測器及配套互感器設備，主流型號包括DH-GST-N3102組合式探測器、DH-GST-N3203測溫式探測器、DH-GST-N2100系列剩余電流互感器等，可適配不同配電回路、不同設備的監測需求。傳輸通信單元采用海灣專用二總線通信技術，具備抗干擾能力強、布線簡潔、傳輸穩定的特點，可實現遠距離、大批量設備的數據同步傳輸，有效規避工業電磁干擾、建筑弱電信號干擾帶來的數據失真問題。

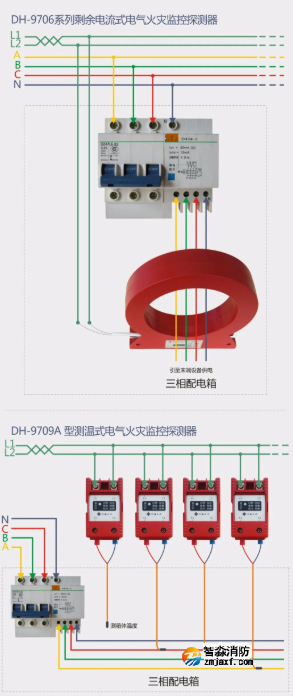

在核心檢測原理方面，系統依托剩余電流檢測與溫度檢測雙重核心技術實現隱患識別。剩余電流檢測原理基于電流矢量平衡定律，正常配電回路中，各相電流矢量和趨近于零，當線路出現絕緣老化、破損、漏電、接地故障等問題時，回路電流矢量和失衡，產生異常剩余電流。海灣剩余電流互感器通過環形鐵芯實時采集回路磁通變化，將磁通信號轉化為電壓信號傳輸至探測器，探測器對信號進行濾波、放大、模數轉換處理，精準計算剩余電流數值。系統內置智能閾值甄別算法，可自動區分線路正常微弱泄漏電流與故障漏電電流，杜絕誤報、漏報問題，當監測數值超出預設報警閾值時，立即觸發報警信號。
測溫檢測技術主要針對配電柜、母線排、電纜接頭、設備接線端子等易發熱關鍵部位，依托工業級高精度熱敏電阻傳感元件，實現實時溫度采集與監測。DH-GST-N3203測溫式探測器采用分體式結構設計，信號處理單元導軌安裝，測溫傳感器貼合設備表面安裝，可適配封閉柜體、狹小布線空間等復雜場景。探測器實時采集監測點位溫度數據，結合環境溫度自動校準補償，精準識別線路過載、接觸不良、設備老化引發的異常升溫隱患，有效解決傳統監測方式無法監測封閉設備內部溫度的行業痛點。
終端監控設備以GST-DH9000、GST-DH1000H電氣火災監控設備為核心，具備數據接收、實時顯示、參數設置、報警輸出、故障自檢、歷史數據存儲等功能。設備采用高清液晶顯示屏，可實時顯示各監測回路的剩余電流、溫度、設備狀態等參數，運維人員可直觀掌握配電系統運行工況。同時設備具備分級報警功能，可根據場景需求設置預警、火警、故障三級閾值，針對輕微隱患提前預警，重大隱患立即報警，實現分級管控、精準處置。搭配GST-DH9300圖形顯示系統，可實現監測點位可視化定位，精準鎖定故障回路與隱患位置，大幅提升隱患排查效率。
相較于傳統電氣監測設備，海灣電氣火災監控系統具備多重核心技術優勢。一是高精度檢測，設備采樣精度高、響應速度快，剩余電流檢測誤差控制在±5%以內，溫度檢測精度可達±1℃，可捕捉微弱電氣隱患信號；二是強抗干擾能力，系統經過嚴苛電磁兼容測試，適配工業、商業、住宅等復雜電磁環境；三是高可靠性設計，所有前端設備具備斷路、短路故障自檢功能，設備異常時可主動上報故障信息，保障系統全天候穩定運行；四是智能化升級能力，可對接海灣智慧消防云端平臺，依托大數據算法分析設備運行規律、隱患高發時段與點位，實現從被動報警向主動預判的轉變。
綜上，海灣電氣火災監控系統通過雙維度檢測、模塊化架構、智能化研判的技術組合，徹底彌補了傳統電氣消防監測的短板，構建起“事前預警、事中報警、事后追溯”的全周期電氣安全防護體系。其成熟的技術原理與穩定的設備性能，使其成為國內電氣火災防控領域的主流應用方案，為各類建筑電氣安全運行提供堅實的技術保障。
