許多朋友安裝我們的防火門監控系統以后，對我們的布線情況不了解。

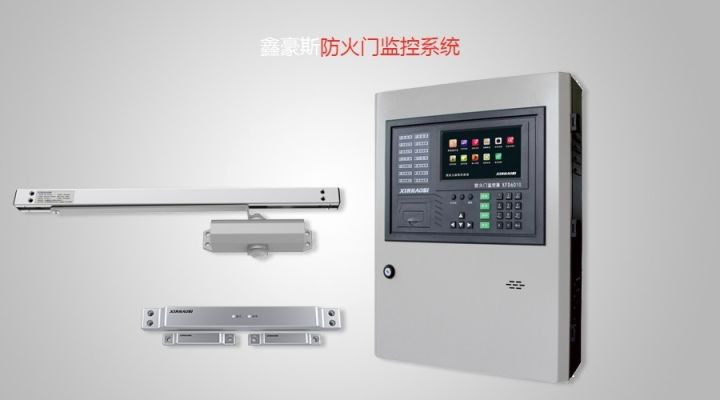

小編為您解答：我們的防火門監控系統分為一體式和分體式兩種。

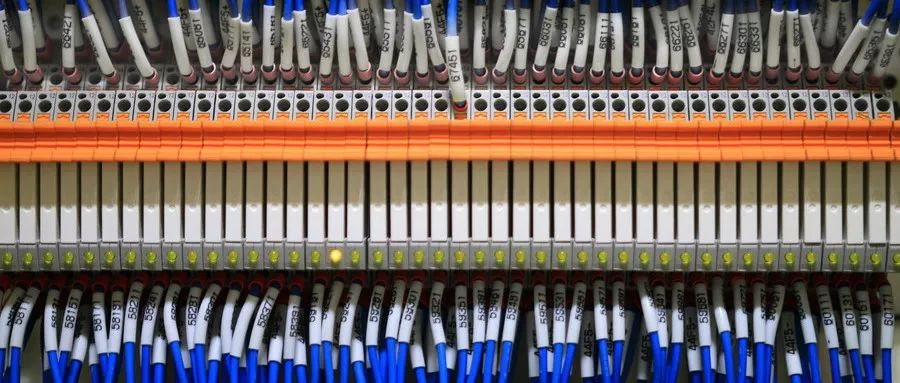

一體式布兩總線NH-RVS2×1.5mm²。

分體式用于常開門布四總線，信號：NH-RVS 2×1.5mm²+電源：NH-RVS 2×1.5mm²。用于常閉門布兩總線NH-RVS 2×1.5mm².

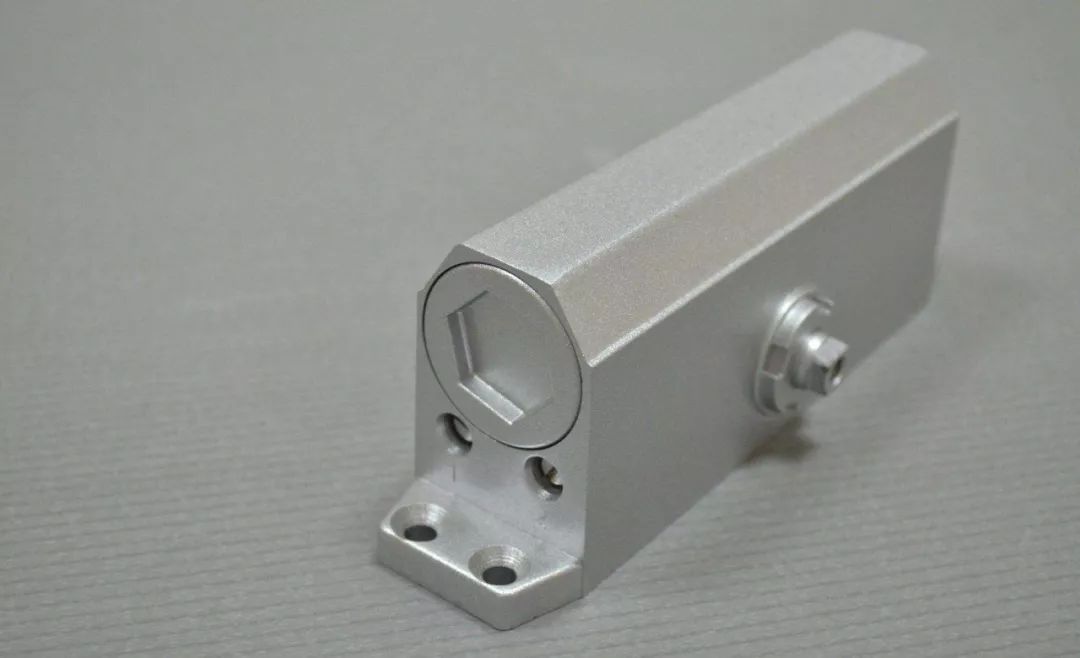

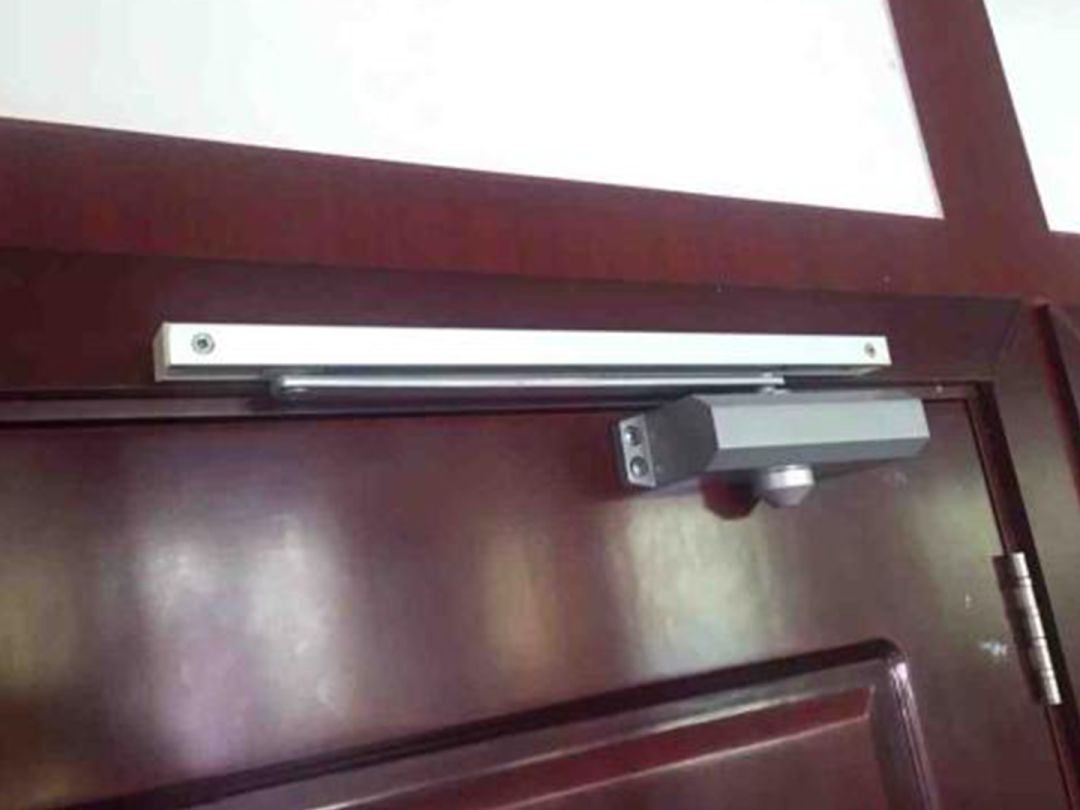

首先連接常開門電動閉門器應選用XFD6210/K，持續DC24V供電，實現斷電關門；閉門到位信號為開關量信號。常閉門選用XFD6240/K，反饋信號為開關量信號。

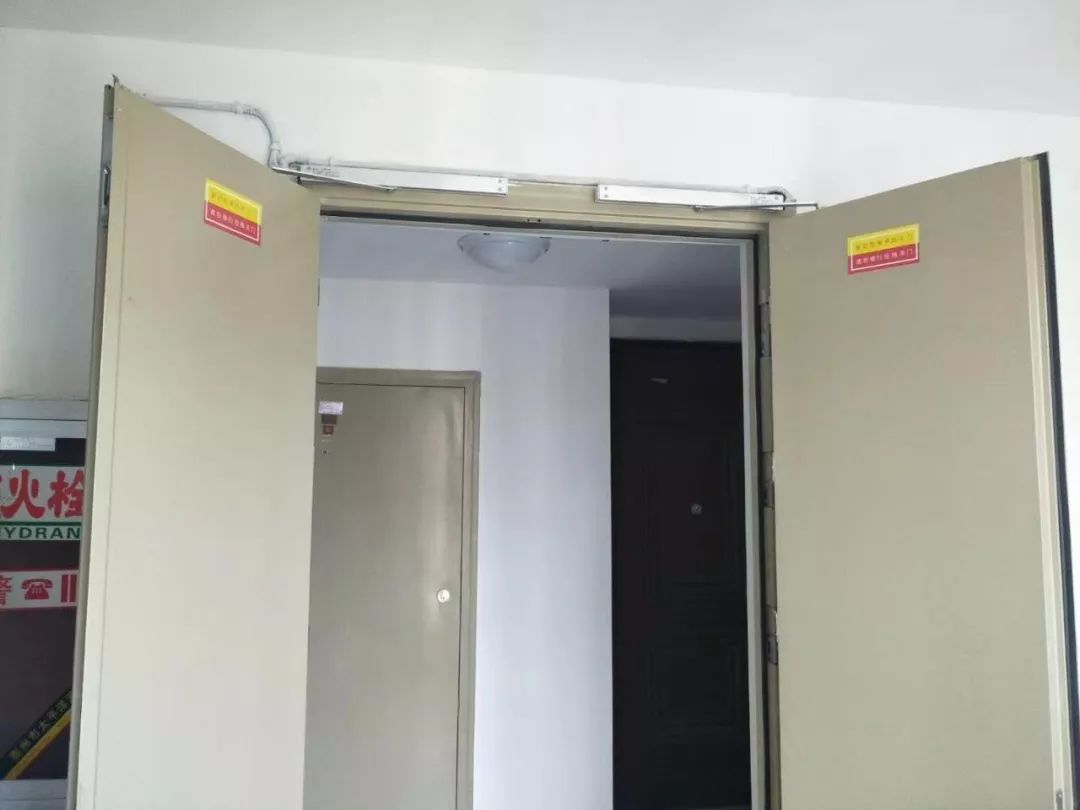

常開門需要設置聯動關系，當接收到消防主機的報警信號后，控制器應按照?qǐng)?bào)警信號進行聯動控制，聯動關閉對應區域的常開防火門，并將門是否關到位的信息反饋回控制器。（輸入設備和直控按鍵的設置方法是相同的）

直控按鍵聯動設置

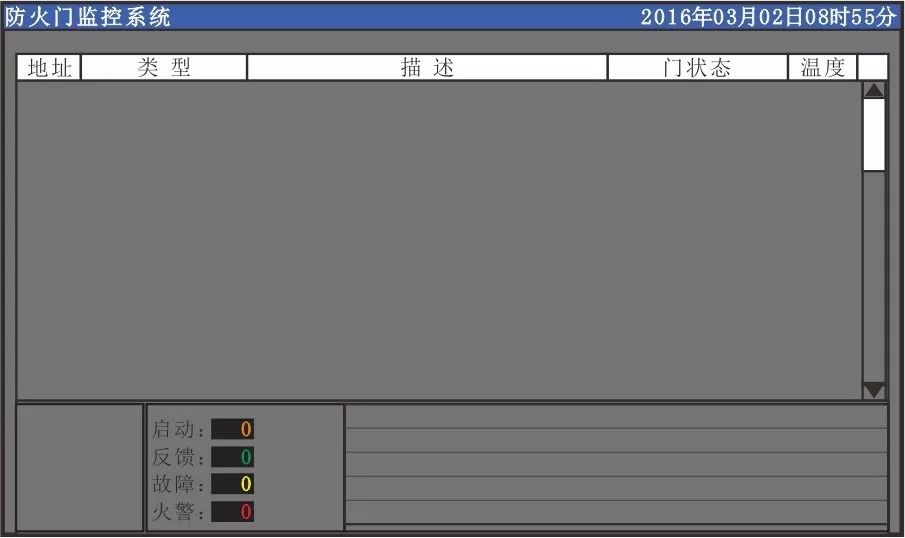

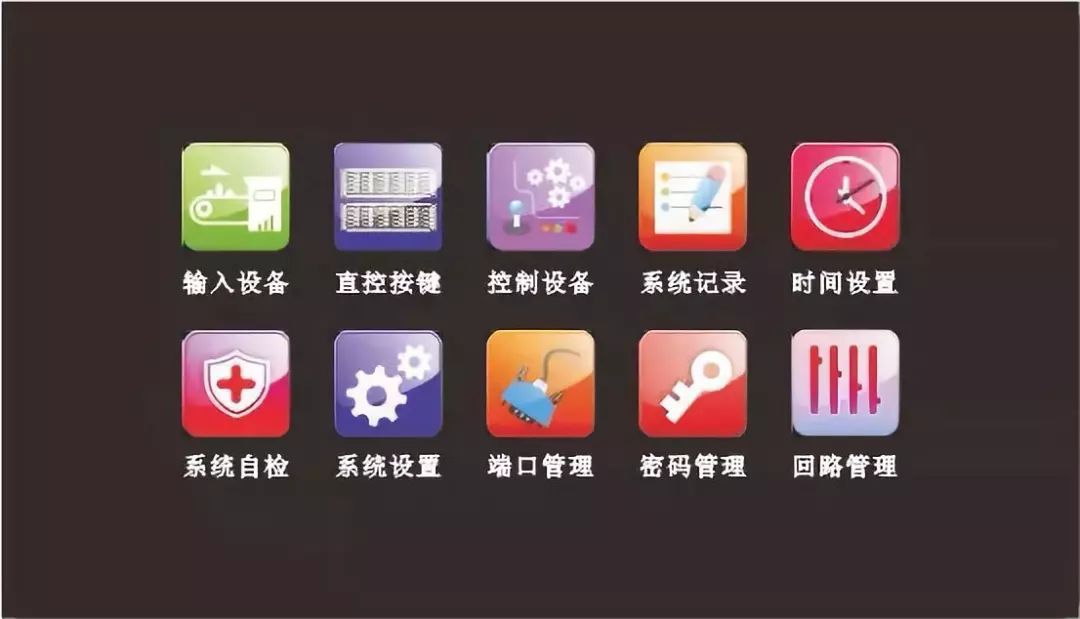

按菜單鍵進入菜單界面

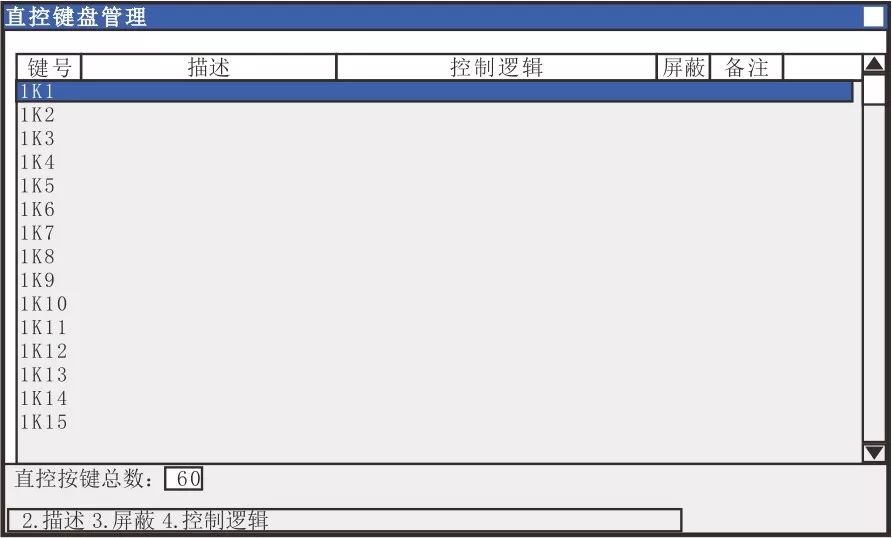

選擇直控按鍵按確認鍵

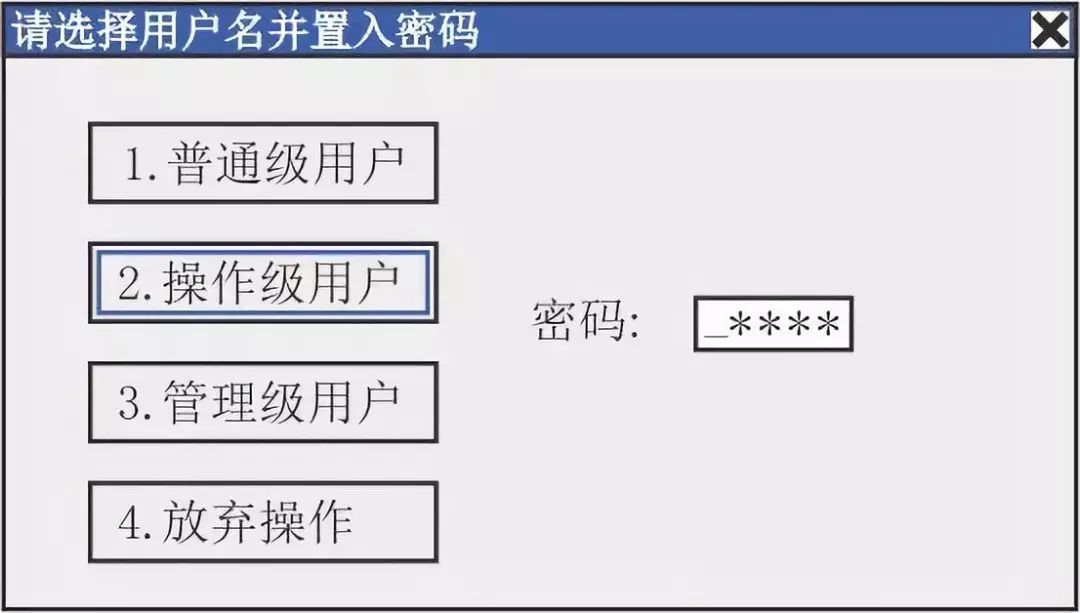

選擇操作級用戶輸入密碼為2134

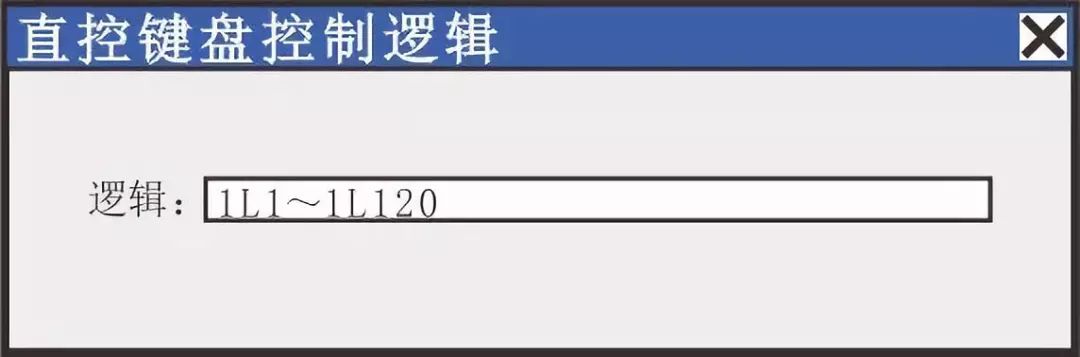

選擇需要設置的直控按鍵，需按4號鍵進入控制邏輯

輸入回路號及地址號

其中聯動編程時需注意：

1）一個防火分區的門必須同時關閉；比如住宅樓，必須一個單元一個單元的關閉，不能像消防電源那樣只聯動兩三層，那樣是不符合防火門聯動規則的。

2）輸入設備指電源板上的 CH1-CH16 和回路板上的 CH1-CH28 端子，直控按鍵是面板下方的 60 個按鈕。

3）直控按鍵是按橫排進行排列的，比如第一豎排的編號依次是 1K1 1K7 1K13 1K19 1K25。

4）輸入設備和直控按鍵的聯動關系可以設置為一樣。
