語音自動報警技術在火災報警系統中的應用

摘要：為了將火災報警控制器的報警信息及時傳遞給有關人員，可以事先設置數個電話號碼，當控制器報警時，利用公共電話網自動撥打預設的電話，并將報警文字信息合成為語音進行播放。本文從硬件和軟件方面提供了語音自動報警技術的實現方案。

關鍵詞：海灣消防 串行通信 語音合成 火災報警 撥號

一、引言

盡早地掌握火情，對于防火救災，將火災損失降到最小，具有著至關重要的意義。特別是對于一些無人值守的重要場所，更需要及時地了解火災報警設備的運行情況，保持火災報警設備處于良好的監控狀態。本文介紹的方案就是當火災報警設備出現故障或發現火警時，利用公共電話網自動撥打有關人員的電話，并將火災報警設備的故障及火警信息轉換成語音進行播放的技術。

二、語音自動報警技術硬件實現方案

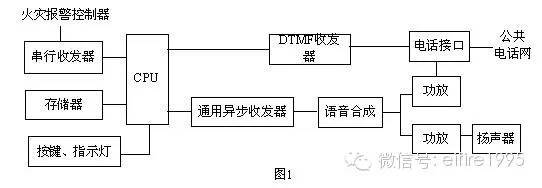

語音自動報警技術的實現主要由四部分組成：串行通信電路、撥號電路、語音合成電路、存儲電路。各部分電路在CPU（如AT89S52）的控制下協調工作，完成信息的收發、撥號、語音合成和信息存儲。電路框圖如圖1所示。

1、串行通信電路

該電路是與火災報警控制器間的接口電路，可采用RS-232驅動器/接收器（如MAX202）來構建，接于CPU的串行通信口，以完成RS-232電平與TTL電平間的轉換。主要用來接收火災報警控制器發來的電話號碼和報警信息的文字代碼等信息，并將已撥通的電話號碼回傳給火災報警控制器。

2、撥號電路

此電路包括兩部分，即DTMF（雙音多頻）收發電路和電話接口電路。

DTMF收發電路可采用MT8888，該芯片可直接與CPU接口，具有完整的DTMF收發功能，能夠?qū)﹄娫?huà)呼叫過程中各種信號音進行檢測，只要信號頻率落在320～510Hz頻率范圍內，片內呼叫處理濾波器便可濾出，經限幅得到的方波由CALL端輸出，供CPU判斷呼叫的性質和類別。CPU通過數據線將號碼發送給芯片，控制其合成與號碼數字相對應的雙音頻信號，經電話接口電路送至公共電話網。

電話接口電路除了采用傳統的音頻變壓器之外，也可以采用恒流源電路，利用其直流阻抗較小和交流阻抗較大的特點，完成自動呼叫時的摘機檢測和音頻信號的傳輸。

3、語音合成電路

其核心是語音合成芯片，可采用XFS3031CN。這是一款高性?xún)r(jià)比的中文語音合成芯片，它可以通過UART 接口接收待合成的文本（比如控制器顯示的故障或火警信息，或其它提示信息），把文本合成為語音輸出。芯片具有智能的文本分析處理算法，對常見的數值、電話號碼、時間日期、度量衡符號等格式的文本及多音字，能夠根據內置的文本匹配規則進行正確的識別和處理。若CPU沒有多余的UART口，也可以采用串口擴展芯片（如16C550）進行擴展。合成的語音經功放電路放大后，一方面通過公共電話網送至已接聽的用戶電話播放，另一方面可由揚聲器播放，供現場監聽。

4、存儲電路

通過火災報警控制器，可以設置幾個相關人員的電話號碼，保存在存儲器中。發生火警時，依次撥打存儲的相關電話號碼，撥通的號碼及撥打時間也可保存在存儲器中以備事后查閱?？捎肅PU自帶的存儲器或外接EEPROM存儲器，如24LC02。

三、語音自動報警技術軟件實現方案

1、串行通信

CPU與火災報警控制器間的串行通信采用中斷方式，傳輸?shù)臄?shù)據信息按照一定的格式封裝為數據包，內含校驗碼，防止信息被錯誤接收。接收方收到數據包后向發送方返回應答包。

2、自動撥號

CPU通過數據線控制DTMF收發器的工作模式。撥打電話號碼時首先要檢測電話線狀態，需將DTMF收發器設置成呼叫處理（CALL）模式，并利用CPU內部的計數器對DTMF收發器輸出的方波寬度進行計數檢測，由此判斷出電話線上的各種狀態信號音（撥號音、忙音、回鈴音等），然后再轉入后續的操作。發送完電話號碼后，仍需檢測狀態信號音，若是忙音則撥打下一個號碼，若是回鈴音則繼續等待，若用戶已摘機則播放合成的報警語音。

3、語音合成

語音合成芯片通過UART 接口接收火災報警控制器發送的命令和數據，允許發送數據的最大長度為204 字節。通信傳輸字節格式為：起始位1bit，數據位8 bit（低位在前），停止位1 bit，無校驗位，波特率為9600bps。

CPU發送給語音合成芯片的所有命令和數據都需要用“幀”的方式進行傳輸。幀格式為：“幀頭 + 數據長度+數據區”，如表1所示，其中文本編碼格式可以采用GB2312 、GBK、BIG5 和UNICODE 四種編碼方式。芯片收到命令幀及狀態查詢命令后，回傳相應的狀態數據供CPU判斷目前芯片的工作狀態。

表 1

4、信息存儲

外接EEPROM存儲器24LC02與CPU間采用I2C方式進行通信。若CPU沒有I2C接口，可使用2個I/O端口，用軟件模擬I2C方式進行通信。

5、主程序

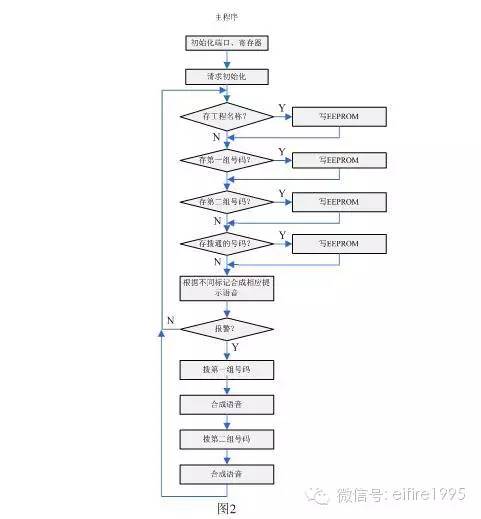

主程序主要完成初始化、存儲工程名稱及電話號碼、合成反映系統運行狀態的提示語音、撥打預設的電話、合成報警語音等。其框圖如圖2所示。

四、結束語

語音自動報警技術應用于火災報警系統，有利于消防管理人員及時掌握消防設備的運行情況，尤其適用于一些不是全天候有人值班的場所。將文字轉變成語音，使報警信息變得更加直觀，為報警信息的傳遞提供了一條新的途徑。
