海灣終端器接線示意圖

作者:海灣消防文章來源：http://www.nesmm.com/ [大中小]

GST-LD-8320和GST-LD-8320A是海灣終端器，本文將介紹海灣終端器在非編碼探測器連接中的運用。

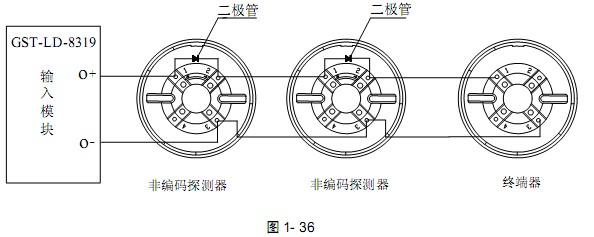

GST-LD-8319輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管 1N5819，且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器，終端器可當探測器底座使用，即在此終端器上可安裝非編碼探測器，其系統構成圖如圖1- 36：

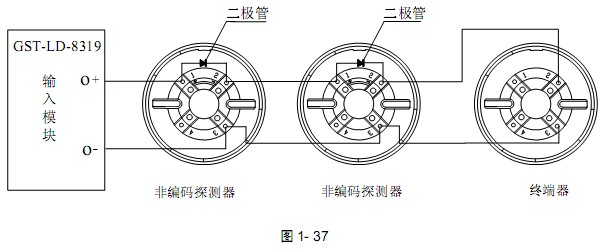

當終端器不作為探測器底座使用時，應加裝上蓋，系統構成圖如圖 1- 37：
