海灣J-SAM-GST9123B型消火栓按鈕接線安裝技術

特點

J-SAM-GST9123B消火栓按鈕(以下簡稱消火栓按鈕) 表面裝一按片，當啟用消火栓時，可直接

按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警

控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。本按

鈕主要具有以下特點：

 （1）新型插拔式卡接結構，安裝、拆卸簡單方便，按片在按下后可用專用工具復位。

 （2）消火栓按鈕為可重復使用型，采用壓下報警方式，按下后可用專用鑰匙復位。

 （3）消火栓按鈕動作機構采用專利設計，抗灰塵能力強。

 （4）按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。

 （5）采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，

對電磁干擾有良好的抑制能力。

 （6）地址碼為電子編碼，可現場改寫。

主要技術指標

（1）工作電壓：

信號總線電壓：24V 允許范圍：16V~28V

（2）工作電流：

監視電流≤0.3mA

報警電流≤1.9mA

（3）輸出容量：額定 DC30V/100mA 無源輸出觸點信號，接觸電阻≤0.1

（4）線制：消火栓按鈕與火災報警控制器信號二總線連接

（5）編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在 1～242 之間任意設定

（6）啟動零件型式：重復使用型

（7）啟動方式：人工按下按片

（8）復位方式：用專用鑰匙手動復位

（9）指示燈：紅色啟動指示燈，巡檢時閃亮，消火栓按鈕按下時此燈點亮；綠色回答指示燈，消防

水泵運行時此燈點亮

（10）使用環境：

溫 度： 0℃～＋55℃

相對濕度≤95%，不凝露

（11）外形尺寸：91mm×91mm×45.5 mm（含底殼）

（12）外殼防護等級：IP43

（13）殼體材料和顏色：ABS，紅色

（14）重量：約 128g(含底殼)

（15）安裝孔距：60mm

結構特征、安裝與布線

本消火栓按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配，安裝拆

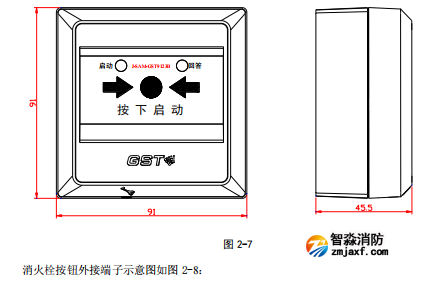

卸簡單、方便，連接緊密，非常便于工程調試及維修更換。消火栓按鈕外形示意圖如圖 2-7：

其中：

Z1、Z2：接控制器二總線，無極性；

K1、K2：無源常開觸點。

布線要求：可選用截面積≥1.0mm2 的雙絞線。

消火栓按鈕采用預埋盒安裝方式，安裝孔距為 60mm。進線時只需拔下消火栓按鈕主體，從底

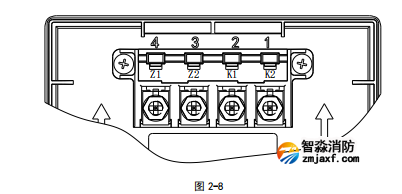

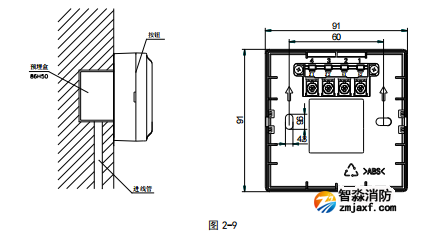

殼的進線孔中穿入電纜并接在相應端子上，再插好消火栓按鈕主體即可。安裝示意圖如 2-9；安裝孔

距為60mm。

應用方法

消火栓按鈕與火災報警控制器及泵控制箱的連接為總線制啟泵方式。采用總線制啟泵方式時，

消火栓按鈕直接和信號二總線連接。消火栓按鈕按下，即向火災報警控制器發出報警信號，火災報

警控制器發出啟泵命令并確認泵已啟動后，將命令消火栓按鈕點亮綠色回答指示燈。
