門禁控制系統接線原理圖，如何安裝布線？

一、門禁系統的基本組成

門禁系統由門禁控制器、讀卡器、出門按鈕、鎖具、通訊轉換器智能卡、電源管理軟件組成。

智能卡：在智能門禁系統當中的作用是充當寫入讀取資料的介質。

控制器：是整個系統的核心，負責整個系統信息數據的輸入、處理、存儲、輸出，控制器與讀卡機之間的通訊方式一般均采用R485、R232及韋根格式。

鎖具：是整個系統中的執行部件。目前有三大類：電控鎖、磁力鎖、電插鎖。根據用戶的要求和門的材質進行選配，電鎖口一般用于木門，磁力鎖用于金屬門、木門，電插鎖相對來說應用較為廣泛，各種材質的門均可使用。作為執行部件，鎖具的穩定性、耐用性是相當重要的。

電源：電源設備是整個系統中非常重要的部分，如果電源選配不當，出現問題，整個系統就會癱瘓或出現各種各樣的故障，但許多用戶往往會忽略電源的重要性。門禁系統一般都選用較穩定的線性電源。

管理軟件：負責整個系統監控、管理和查詢等工作。管理人員可通過管理軟件對整個系統的狀態、控制器的工作情況進行監控管理，并可擴展完成巡更、考勤、停車場管理等功能。

二、設備特性

1、485控制器特性

485門禁控制器使用標準的工業串口通信，通信距離可達1200米，每個總線可以接255臺設備，使用

485集線器可以擴展多條總線。支持多達6個輸出和10個輸入。型號有單門、雙門、4門等。

2、TCP/IP控制器特性

以太網門禁控制器是專門為對通信要求比較高而設計的門禁設備。具有遠程升級、遠程初始化、數據復位、防區功能的功能；

可以擴展的485接口空間；支持多達6個輸出和10個輸入。是一個可以通過以太網進行遠程管理的門禁系統。型號有單門、雙門、4門等。

三、設備接口

1、讀卡器接口

讀卡器作為讀卡輸入設備，通訊協議是WG26/34等。分別是ReaderA和ReaderB ReaderC、ReaderD。單門對應AB，分別表示進門、出門；2門的有4個：AB代表門1的進出讀卡器， CD代表門2的進出讀卡器。4門控制器ABCD讀卡器對應1-4門。

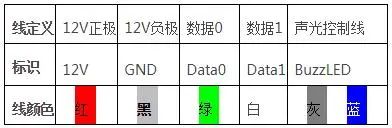

讀卡器接線的時候使用5條線。

其中聲光控制線在讀卡器上面有 2條線，在這里合并接在一起。也可以不接，不接的時候在刷卡將不能通過聲光判別是否有效刷卡。這里的顏色不一定是實際情況，部分型號和廠家的讀卡器有不同的顏色表示，請按實際標識對應接線。

讀卡器到控制器距離理論值不能超過100米，實際應用控制在80米以內。

2、輸出接口

輸出接口包括鎖控制接口和報警輸出以及火警輸出3類。

所有的輸出接口都是干接點，也就是只提供開關功能。通過這些接口來對被控制設備進行通斷動作。

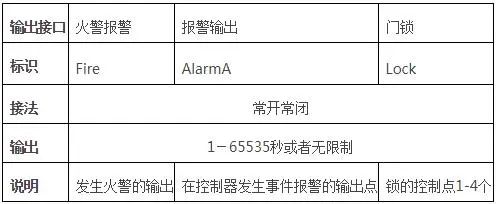

接口列表：

輸出端的每組輸出都是由常開、常閉、公共端組成。接線的時候公共端必須接，另外根據接線的設備選擇常開或者常閉。

一般接線：

電源正極 ——公共端（COM）

常閉NC（常開NO）——鎖正極

鎖負極——電源負極

斷電開鎖：當斷開電源時，鎖打開

陽極鎖、磁力鎖等斷電閉合的設備選擇常閉

通電開鎖：當接通電源時，鎖打開

陰極鎖、電控鎖等通電斷開的設備選擇常開也可以用門禁控制非鎖類設備，如燈、自動門、電梯、三棍閘機，接線方法同上。

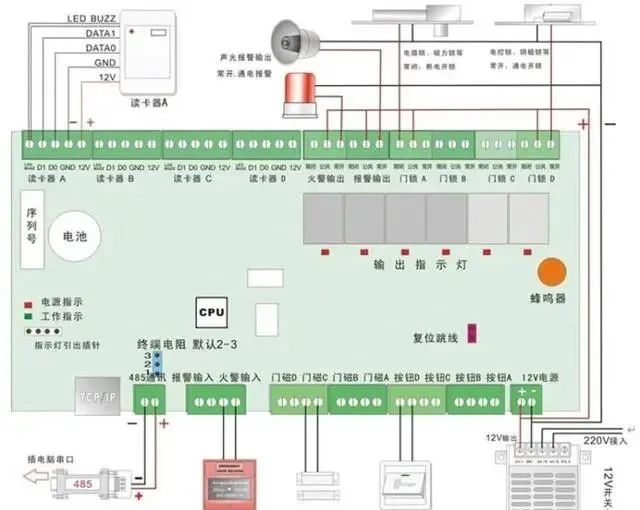

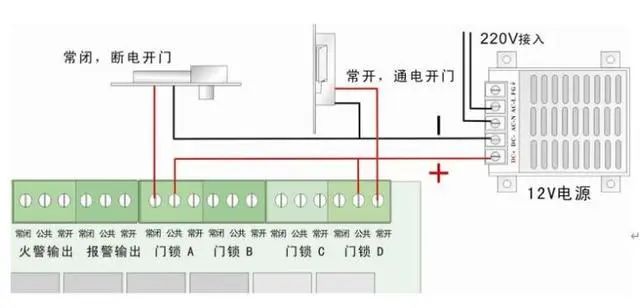

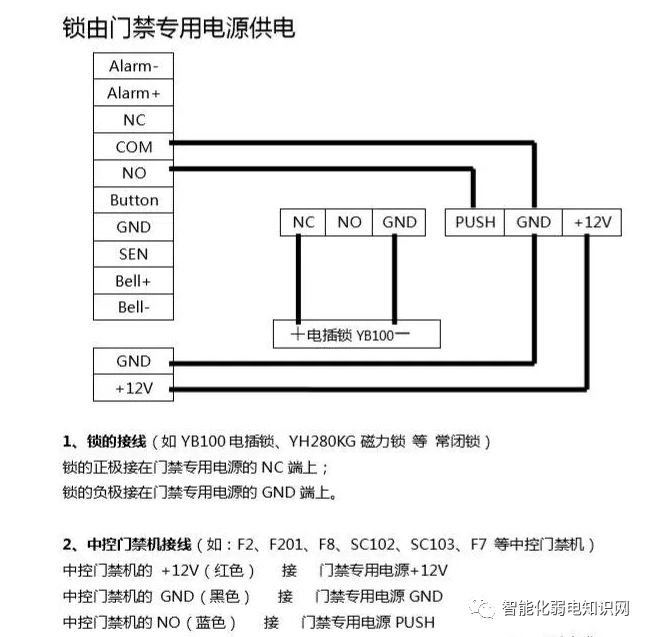

參考見下面接線圖：

3、輸入接口

控制器默認多個輸入接口，所有的輸入接口都是通斷動作，也就是使用開關設備來控制，接線不分正負，如按鈕、碎玻等。要使這些接口發生作用，必須是使他們斷開或者連接的變化的時候。如按鈕是重?cái)嚅_變?yōu)檫B接的時候表示按鈕按下。

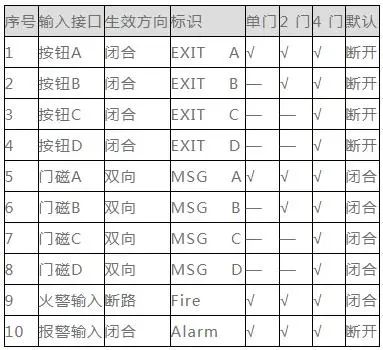

輸入接口表配置：

門磁：是檢測門狀態的輸入點。門的狀態：當門磁閉合且鎖輸出為閉合的時候門閉合，門磁斷開或者鎖輸出為開門的時候門即表示開安裝后如果不使用門磁功能，請短接門磁輸入。

4．通訊接口

（1）485 控制器接口

485系列控制器默認通訊接口使用485通信，通信距離1200米，波特率9600。多臺控制器通信的時候，使用總線結構。通信線從電腦上的 232-485轉換器接到第一臺控制器，再從第一臺控制器接到第2臺，第2臺接到第3臺，如此順序連接。接線方法為正接正、負接負。

（2）TCP/IP控制器接口

TCP/IP控制器使用網線接口，通過網線與交換機聯接默認通訊接口使用以太網口，接口為標準RJ45，接線時請按標準制作水晶頭?？刂破鞅Ａ?85接口通信的空間，默認不支持該接口，需要焊接軟件才能支持。

RJ45 接口

插上RJ45水晶頭后，如果網絡線聯通正常，通信燈的綠燈常亮；傳輸數據時候黃燈閃爍。

四、控制復位器

控制器提供復位功能，復位操作如下：

方法一：硬件復位：

1. 斷開電源

2. 拔下復位挑線（紅色JP8）

3. 通電，等2秒（TCP/IP控制器為35秒）

4. 控制器鳴叫2 聲

5. 斷電

6. 插上跳線

7. 通電復位完成

說明：硬件復位后，所有的參數變?yōu)槟J(rèn)值（TCP/IP 控制器包括 IP地址），刪除全部記錄。如果復位后控制器鳴叫不斷，表示復位不成功。

方法二：Web復位（此復位方法只適用于TCP/IP控制器）

1. 打開瀏覽器，如IE，輸入控制器IP地址，回車。

2. 看到登錄界面，輸入密碼。

3. 登錄后單擊復位按鈕后，關閉瀏覽器IE。

4. 控制器將開始重新啟動，啟動時間30秒后復位完成。

說明：Web 復位后，IP地址保持不變，其他數據變?yōu)槟J(rèn)值。

五、參考接線圖

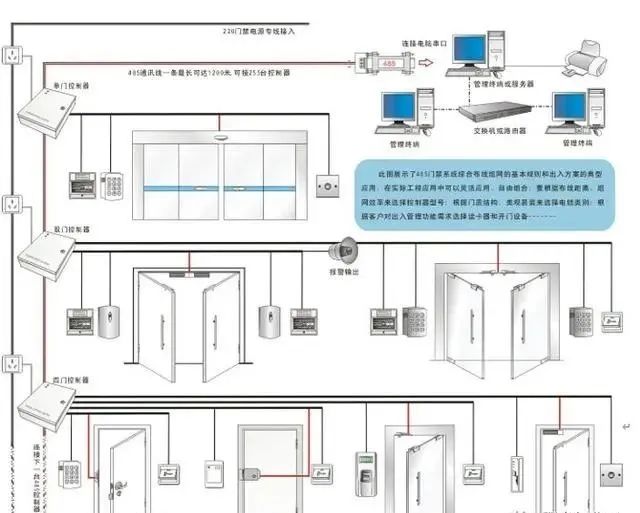

1、2 門、4 門接線圖

2、單門接線圖

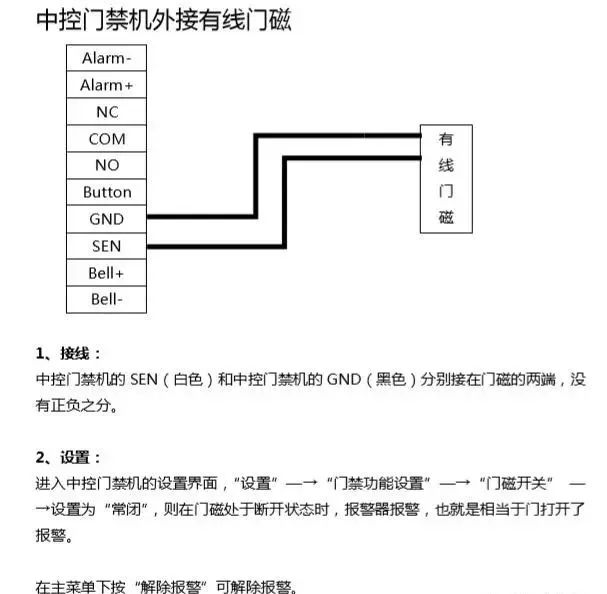

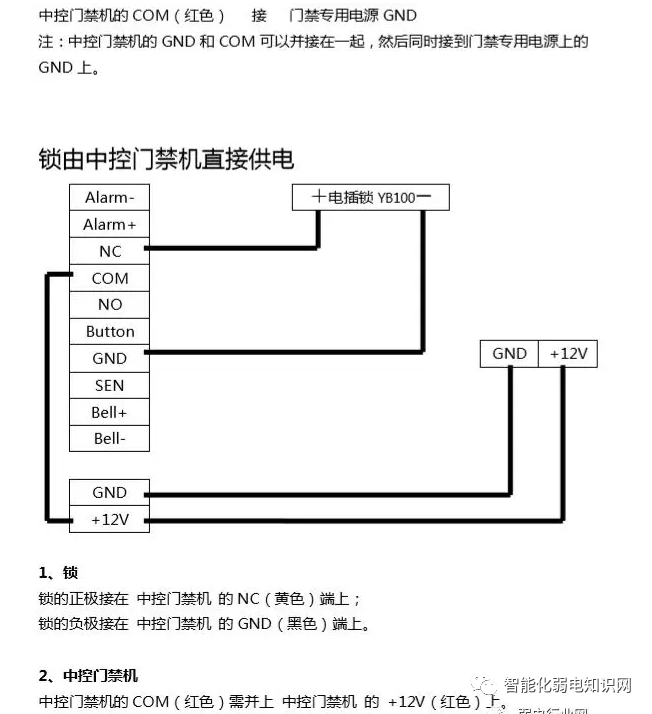

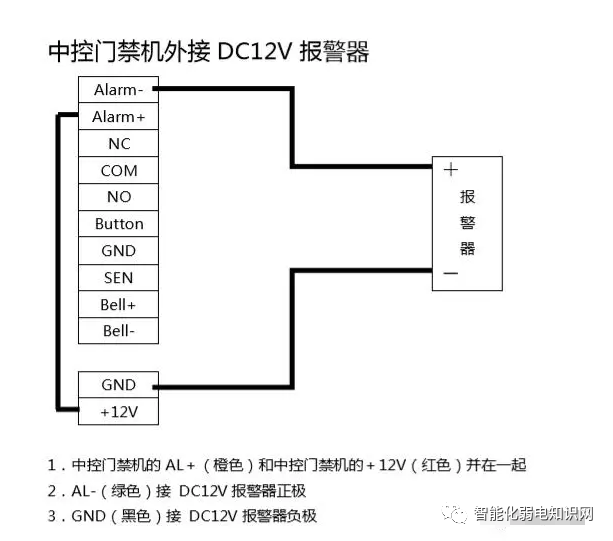

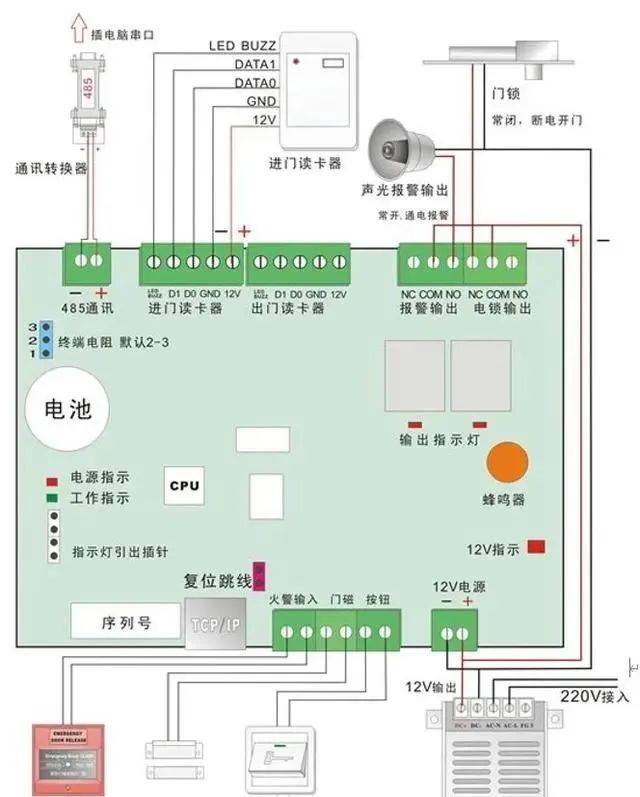

3、中控門禁機接線示意圖

4、無線實時聯網門禁

無線實時聯網門禁系統是應用無線傳感技術，對無線一體化智能賓館鎖實現無線聯網，其本質上就是一個物聯網系統，所以也可以稱為物聯網無線門禁系統。

就功能而言，在辦公樓宇的場合完全可替代傳統的有線聯網門禁系統。該系統由一體化無線智能賓館鎖、無線門禁主控器（含天線擴展模塊）及管理軟件組成。

六、門禁系統的安裝使用

1、基本配置

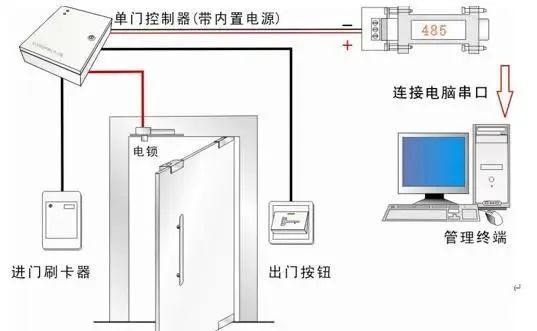

一個最簡單不聯網門禁系統的配置包括：一臺門禁一體機，一個12V電源，一個出門按扭，一把電鎖一個最簡單的聯網門禁系統的配置包括：一臺門禁控制器，一個 12V電源，一個出門按扭，一把電鎖一個讀卡器，一個485通訊轉換器。（如下圖）

2、建議安裝調試過程

1．安裝控制器主機，接通電源，短接出門按鈕，觀察繼電器動作和繼電器開鎖指示燈狀態變化。

2．接通485通訊，安裝軟件，在軟件里面添加控制器，注意填寫正確的序列號。

3．打開調試界面觀察通訊情況。

4．觀察是否正常通訊，通訊后用軟件開關門，是否成功。

5．安裝讀卡器，刷卡操作是否有正確的記錄。

6．增加用戶、發卡、授權操作，下載卡到控制器，刷卡觀察記錄是否正常。

7．安裝鎖接上鎖的連接線，再刷卡后觀察記錄和鎖是否正常。

8．安裝其它附屬設備如按鈕等。

3、門禁系統的施工布線規范和注意事項

讀卡器到控制器的線：建議用8芯屏蔽多股雙絞網線（其中三芯備用，如果不需要讀卡器聲光反饋合法卡可不接LED 線），數據線Data1Data0 互為雙絞。最長不可以超過100 米。屏蔽線接控制器的GND。

按鈕到控制器的線：建議采用兩芯線，線徑在0.３平方毫米以上。

電鎖到控制器的線：建議使用兩芯電源線，線徑在1.0平方毫米以上。如果超過50米要考慮用更粗的線或者多股并聯，或者通過電源的微調按鈕，調高輸出電壓到14V左右。最長不要超過100米，一般控制在60米以內。

門磁到控制器的線：建議選擇兩芯線，線徑在0.3平方毫米以上，如果無需在線了解門的開關狀態或者無需門長時間未關閉報警和非法闖入報警功能，門磁線可不接。

控制器到控制器之間：以及控制器到轉換器的線，建議使用8芯屏蔽雙絞網線。線徑在0.3平方毫米以上，485+和485-一定要互為雙絞，其中6芯備用，屏蔽線可不接，如果通訊不暢通，可以考慮用屏蔽線將所有控制器的GND 進行連接，或者在485總線的最后一臺控制器的485＋和485-之間并聯120歐姆的終端電阻來改善通訊質量。

485總線長度，理論上是可以達到1200米，建議根據控制器數量或者通訊環境的復雜性，不要超過800米。如果超過請選用485HUB或者中繼器來改善通訊環境。

4、布線說明

所有走線都必須套管，PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。雖然控制器具備了良好的防靜電、防雷擊、防漏電設計，請務必保證控制器機箱和交流電地線連接完善，且交流電地線真實接地。建議您不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的焊接工作。請勿擅自拆卸或者更換控制器的芯片，非專業的操作會導致控制器損毀。不要將控制器和其他大電流設備接在同一供電插座上。

讀卡器、按鈕的安裝高度是距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低?？刂破鹘ㄗh安裝在弱電井、天花板口等便于維護的地點。接線端子注意規范接線，不要裸露金屬部分過長，以免引起短路和通訊故障。

END
