電氣火災監控系統的安裝及布線

作者:海灣消防文章來源：http://www.nesmm.com/ [大中小]

電氣火災監控設備，主機及其配套系報警設備等，應專門設在消防控制室或有人值班的場所。主機電源應取用專用AC220V消防供電。分布的各個監控探測器需采用現場供電，電源接入點選擇同級斷路器的上端。

一、電氣火災監控設備置于配電柜內部的安裝

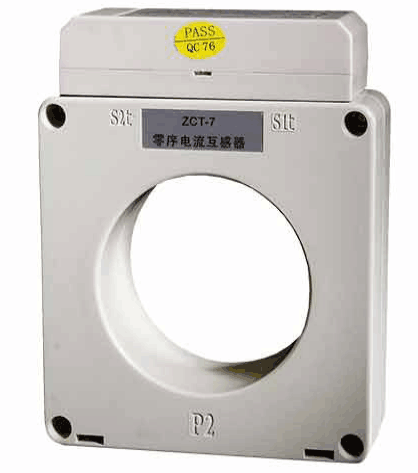

一般新工程在各樓層均設有專門樓層配電柜，可將探測控制器放在配電柜內，需與導電母線保持適當距離（越遠越好），再將剩余電流互感器安套在電源母線上，確認固定牢靠，探測控制器與互感器之間的連線，應采用屏蔽導線。

二、電氣火災監控設備置于配電柜外部的安裝

配電柜外安裝探測控制器適用于新工程及改造工程。新建工程，如配備專門的防火監控箱，可裝入探測控制器后置于配電柜附近，配套的剩余電流互感器安套在電源母線上，確認固定牢靠，探測控制器與互感器之間的連線，應采用屏蔽導線。而對于改造工程，因互感器為閉合型，在安裝時，不僅要注意施工安全還應盡量避免斷電時間過長，影響用戶的用電。

三、電氣火災監控設備在成套配電柜中的安裝

從產品美觀及安裝及操作方便的角度考慮，在配電柜面板上嵌入安裝探測控制器，且剩余電流互感器固定安裝在箱內，即無需增加防火監控箱，也無需改動配電柜內部結構為最有方案。用戶應在設計中明確提出要求，由各方在施工圖紙會審確認批準后，可由成套廠家專門設計柜體。

四、安裝布線設計時注意事項

1、應采取三防措施。

2、按消防用電的規定執行。各個安裝接線端，接線時不得反接，數量不得超過2根。

3、須嚴格區分N線和PE線，穿過剩余電流互感器的N線，不得作為PE線，不得重復接地或接設備外露可接近導體。

4、總線安裝走線時，強弱電線需注意分開走線，不允許交叉和搭線。嚴禁與動力線、照明線、視頻線、廣播線、電話線等穿入同一金屬管內。配線應整齊，導線應綁扎成束，穿線可用阻燃PVC管、金屬管及金屬線槽。在穿管、線槽后，應將管口、槽口封堵。

監控設備與探測器之間的通訊線應采用標準線徑不小于1.5mm2的雙絞線，在強干擾場所，需采用屏蔽雙絞線，且屏蔽雙絞線的屏蔽層應良好接地。
